Țeavă rectangulară pentru hale, copertine și structuri metalice: dimensiuni și utilizări

În construcțiile metalice moderne, alegerea profilelor potrivite influențează direct rezistența structurii, costurile de execuție și viteza de montaj. Printre cele mai utilizate soluții pentru hale, copertine și structuri metalice ușoare se numără țeava rectangulară, datorită raportului foarte bun între rigiditate și greutate, dar și datorită ușurinței de prelucrare.

Față de alte profile metalice, profilul tubular rectangular oferă o combinație echilibrată între rezistență structurală, aspect estetic și eficiență în execuție. Din acest motiv, este folosit frecvent atât în hale agricole și industriale, cât și în copertine metalice, mezzanine, șarpante, structuri pentru panouri fotovoltaice sau garduri robuste.

În practică, alegerea dimensiunii corecte nu se face doar „din ochi” sau după experiența unui șantier anterior. Secțiunea profilului, grosimea peretelui și tipul oțelului trebuie corelate cu încărcările reale, cu deschiderea structurii și cu modul în care sunt distribuite eforturile în cadrul metalic.

Ce este țeava rectangulară și prin ce diferă de alte profile

Țeava rectangulară este un profil tubular închis, realizat de regulă prin formarea și sudarea longitudinală a unei benzi de oțel laminate la rece sau laminate la cald. Secțiunea dreptunghiulară îi oferă o rezistență foarte bună la încovoiere și torsiune, motiv pentru care este utilizată frecvent în structuri portante și cadre metalice.

Spre deosebire de profilele deschise de tip U, I sau L, profilul tubular rectangular are avantajul unei rigidități mai bune raportate la greutate. În plus, suprafețele plane facilitează atât montajul sudat, cât și îmbinările cu plăci și șuruburi.

Comparativ cu țeava rotundă, profilul rectangular este mai simplu de integrat în structuri unde sunt necesare suprafețe plane pentru prinderi sau pentru montarea panourilor și a elementelor de închidere. De asemenea, la structurile de tip hală metalică sau copertină metalică, secțiunea rectangulară permite orientarea profilului pe direcția dominantă a încărcării.

Un alt avantaj important este eficiența la transport și depozitare. Profilele rectangulare se stivuiesc ușor și permit organizarea eficientă a materialelor pe șantier. În cazul structurilor metalice ușoare și medii, această caracteristică contribuie la reducerea timpilor de manipulare.

În practică, profilele tubulare rectangulare sunt fabricate din oțeluri structurale precum S235 sau S355, alegerea materialului fiind făcută în funcție de cerințele proiectului și de calculul de rezistență.

Țeavă rectangulară sau țeavă pătrată — când se folosește fiecare

În proiectarea structurilor metalice, alegerea între țeavă rectangulară și țeavă pătrată depinde de modul în care sunt distribuite încărcările și de rolul structural al fiecărui element.

În general, profilul pătrat este preferat pentru stâlpi și elemente verticale, deoarece oferă rigiditate egală pe ambele direcții. În schimb, profilul rectangular este utilizat frecvent pentru grinzi și elemente unde momentul de încovoiere este dominant pe o singură direcție. În multe hale și copertine moderne, combinația este foarte clară: stâlpi realizați din țeavă pătrată și grinzi executate din țeavă rectangulară.

Această combinație apare frecvent în hale agricole, spații de depozitare și structuri industriale ușoare. De exemplu, un cadru metalic poate avea stâlpi 100x100 mm sau 120x120 mm, iar grinzile principale pot fi realizate din profile rectangulare de 200x100 mm sau 200x120 mm.

Țeava rectangulară oferă avantajul unei inerții mai mari pe direcția principală de încărcare. Practic, același consum de material poate genera o rigiditate mai bună dacă profilul este orientat corect în structură. Acest lucru este important în special la deschideri mari, unde deformările trebuie controlate atent.

În schimb, profilul pătrat este apreciat pentru simetria sa și pentru aspectul uniform, mai ales în structuri arhitecturale vizibile sau în cadre unde încărcările se distribuie relativ egal.

Dimensiunile uzuale și grosimile de perete

Gama de dimensiuni disponibile pentru profilele rectangulare este foarte variată și acoperă atât aplicații ușoare, cât și structuri portante de mari dimensiuni.

În zona structurilor ușoare se folosesc frecvent profile precum 20x20 mm, 30x20 mm sau 40x20 mm, cu grosimi de perete între 1,5 și 2 mm. Acestea apar în garduri, rame metalice, structuri decorative sau elemente secundare.

Pentru copertine, pergole, cadre secundare și pane se utilizează des profile de 50x30 mm, 60x40 mm sau 80x40 mm, cu grosimi între 2 și 3 mm. Aceste dimensiuni oferă un echilibru bun între rigiditate și greutate proprie.

În cazul structurilor medii și grele, precum halele metalice sau mezzaninele industriale, secțiunile cresc considerabil. Profilele 100x50 mm, 120x80 mm, 150x100 mm sau 200x100 mm sunt frecvent utilizate pentru grinzi și stâlpi principali. Grosimile de perete ajung în aceste cazuri la 4, 5 sau chiar 6 mm.

Țeava rectangulară 100x50 mm cu grosime de 3 mm este utilizată frecvent pentru grinzi secundare, rame de copertine și structuri pentru panouri fotovoltaice. Pentru stâlpii halelor mici sunt întâlnite des secțiuni precum 100x100 mm cu perete de 4 mm sau 120x120 mm cu perete de 5 mm.

Lungimea standard de livrare este de regulă 6 metri, însă în practică multe proiecte solicită debitarea profilelor la dimensiuni exacte pentru reducerea pierderilor și simplificarea montajului.

Alegerea grosimii de perete este la fel de importantă precum alegerea secțiunii. Un profil cu perete prea subțire poate avea probleme la sudare sau poate deveni sensibil la deformări locale. În schimb, supradimensionarea excesivă duce la costuri inutile și la creșterea greutății structurii.

Aplicații tipice în construcții metalice

Țeava rectangulară este prezentă într-o gamă foarte largă de aplicații datorită versatilității sale structurale și ușurinței de montaj.

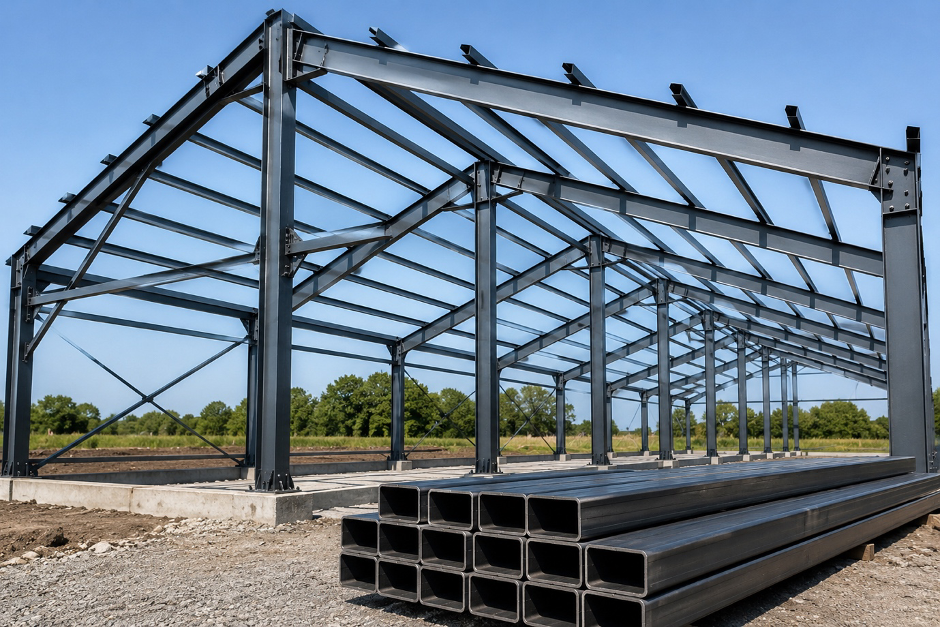

În halele agricole și spațiile de depozitare sunt utilizate frecvent profile mari pentru cadrele principale. Pentru stâlpi se întâlnesc des secțiuni de 120x120 mm sau 150x150 mm, în timp ce grinzile pot ajunge la 200x100 mm sau 200x120 mm, în funcție de deschidere și încărcări.

În cazul copertinelor pentru parcări sau terase, configurațiile sunt mai ușoare. Stâlpii pot fi realizați din profile 100x100 mm, iar grinzile din 100x60 mm sau 120x60 mm. Pentru pane și contravântuiri se folosesc adesea profile mai mici, precum 60x40 mm sau 80x40 mm.

Șarpantele metalice reprezintă o altă zonă unde profilele rectangulare sunt foarte eficiente. Față de lemn, structura metalică permite deschideri mai mari și o execuție mai rapidă. În plus, profilele tubulare oferă un aspect mai curat și permit integrarea facilă a panourilor sandwich sau a tablei cutate.

În structurile pentru panouri fotovoltaice, profilul rectangular este apreciat pentru rigiditate și pentru comportamentul bun la încărcările din vânt. În aceste aplicații sunt frecvent utilizate profile zincate pentru protecție anticorosivă.

Mezzaninele industriale și platformele tehnice folosesc de asemenea profile rectangulare pentru grinzi și cadre secundare. În aceste cazuri, alegerea secțiunii depinde direct de încărcările utile și de deschiderea dintre reazeme.

Structurile suport pentru utilaje, cadrele pentru containere tehnice și gardurile industriale robuste utilizează frecvent profile rectangulare datorită rezistenței bune și a suprafețelor plane care simplifică montajul accesoriilor.

Cum se alege secțiunea potrivită pentru proiect

Alegerea corectă a profilelor metalice începe întotdeauna de la calculul de rezistență și de la cerințele reale ale proiectului. Dimensiunea profilului nu trebuie aleasă doar după experiența unui proiect anterior, deoarece fiecare structură are condiții diferite de încărcare și de exploatare.

Primul criteriu important este deschiderea dintre reazeme. Cu cât distanța dintre stâlpi este mai mare, cu atât grinzile trebuie să aibă o rigiditate mai ridicată. De exemplu, o copertină cu deschidere de 3–4 metri poate utiliza profile relativ ușoare, însă o hală cu deschidere de 12–15 metri necesită grinzi și cadre considerabil mai robuste.

Încărcările reprezintă al doilea criteriu major. În calcul sunt incluse greutatea proprie a structurii, încărcarea din zăpadă, presiunea vântului și eventualele echipamente montate pe structură. În zonele montane sau în regiunile cu vânt puternic, secțiunile necesare pot crește semnificativ.

Tipul structurii influențează de asemenea alegerea profilelor. În cadrele metalice clasice, grinzile și stâlpii lucrează diferit față de fermele metalice sau structurile spațiale. O structură tip fermă poate utiliza profile mai mici datorită modului diferit de distribuție a eforturilor.

Zona seismică trebuie luată în calcul pentru orice proiect permanent. În anumite regiuni, structura trebuie proiectată astfel încât să suporte mișcări laterale importante fără deformări excesive.

Pentru o hală agricolă mică sunt utilizate frecvent stâlpi de 120x120 mm sau 150x150 mm, grinzi principale de 200x100 mm și pane din 80x40 mm sau 100x50 mm. Totuși, aceste dimensiuni sunt orientative și nu înlocuiesc proiectul tehnic.

În practică, proiectantul structurist stabilește configurația finală pe baza normelor de calcul și a verificărilor structurale complete. Articolul oferă repere generale utile pentru orientare și pentru înțelegerea logicii de dimensionare.

Prelucrare, asamblare și protecție anticorosivă

Unul dintre marile avantaje ale profilelor rectangulare este ușurința de prelucrare în atelier și pe șantier. Profilele se taie rapid cu flex, fierăstrău de bandă sau echipamente automate de debitare.

Sudarea se realizează de regulă prin procedee MIG/MAG sau cu electrod învelit, în funcție de tipul lucrării și de condițiile de execuție. Pentru structurile industriale și halele mari, sudura MIG/MAG este preferată datorită productivității și controlului mai bun al cordonului.

Găurirea profilelor pentru îmbinări cu șuruburi este simplă datorită suprafețelor plane. În multe proiecte moderne se utilizează combinații între montaj sudat și montaj mecanic cu șuruburi pentru a accelera execuția pe șantier.

Protecția anticorosivă este esențială pentru durabilitatea structurii. Profilele pot fi vopsite cu sisteme industriale anticorozive sau galvanizate. Zincarea este frecvent utilizată pentru structurile expuse permanent la umiditate sau la medii agresive.

În cazul copertinelor și al structurilor exterioare, protecția anticorosivă devine critică. O structură bine dimensionată, dar slab protejată împotriva coroziunii, poate avea probleme serioase în timp.

O recomandare practică întâlnită frecvent în proiectele moderne este comandarea profilelor la lungimile exacte prevăzute în proiect. Această abordare reduce pierderile, simplifică organizarea șantierului și accelerează montajul.

Aprovizionarea pentru proiecte mari

În proiectele de hale, copertine și structuri industriale, organizarea aprovizionării influențează direct ritmul execuției. Profilele metalice sunt livrate de regulă în bare standard de 6 metri, însă multe lucrări necesită lungimi personalizate pentru optimizarea consumului și reducerea timpilor de montaj.

Serviciile de debitare la dimensiuni sunt din ce în ce mai utilizate în construcțiile metalice moderne, deoarece permit pregătirea profilelor exact conform planului de execuție. În acest mod se reduc pierderile de material și se simplifică operațiunile din șantier.

În cazul proiectelor mari, livrarea organizată pe faze de montaj devine foarte importantă. Profilele pentru cadre principale, pane, contravântuiri și elemente secundare sunt livrate separat pentru a evita aglomerarea inutilă a șantierului.

EtrierFix, divizia comercială a Hannah Construct, furnizează profile metalice utilizate inclusiv pe șantierele proprii și oferă soluții adaptate proiectelor de construcții metalice, inclusiv servicii de prelucrare și organizare a livrărilor.

Pentru hale și structuri industriale, este recomandat ca aprovizionarea să fie realizată pe baza listelor de debitare generate direct din proiectul tehnic. Această metodă reduce erorile și permite controlul mai eficient al costurilor.

Țeava rectangulară rămâne una dintre cele mai versatile și eficiente soluții pentru construcții metalice ușoare și medii. Datorită raportului bun între rezistență și greutate, ușurinței de prelucrare și flexibilității în proiectare, aceste profile sunt utilizate într-o gamă foarte largă de aplicații, de la hale și copertine până la structuri industriale complexe.

Alegerea corectă a secțiunii și a grosimii de perete influențează direct comportamentul structurii, costurile de execuție și durabilitatea în exploatare. În practică, diferența dintre o structură eficientă și una supradimensionată sau insuficientă este dată de corectitudinea calculului structural și de alegerea adecvată a profilelor metalice.

Pentru orice proiect important, calculul de rezistență și proiectul tehnic întocmit de proiectantul structurist rămân autoritatea finală în stabilirea dimensiunilor, a materialelor și a configurației structurii metalice.
